Présentation

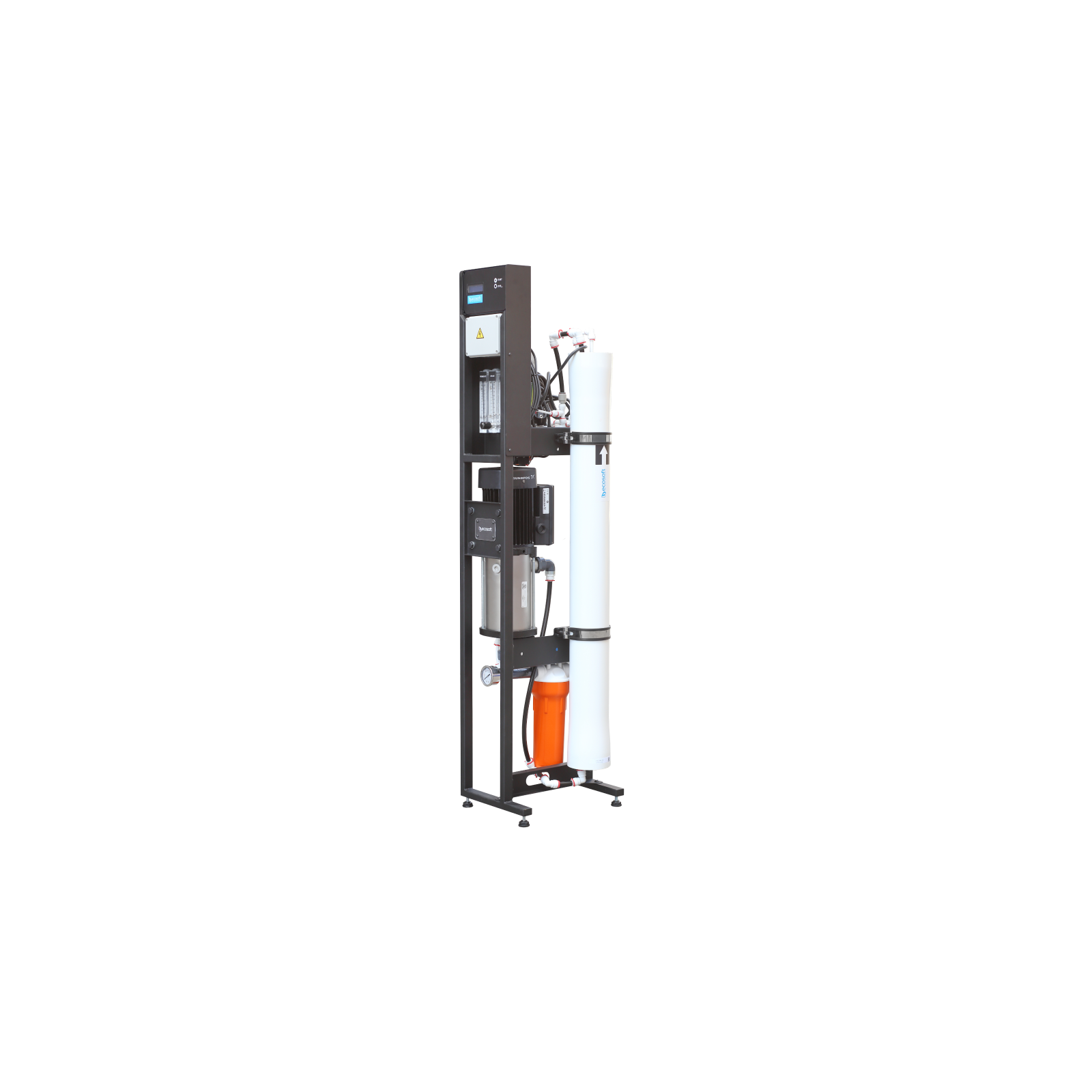

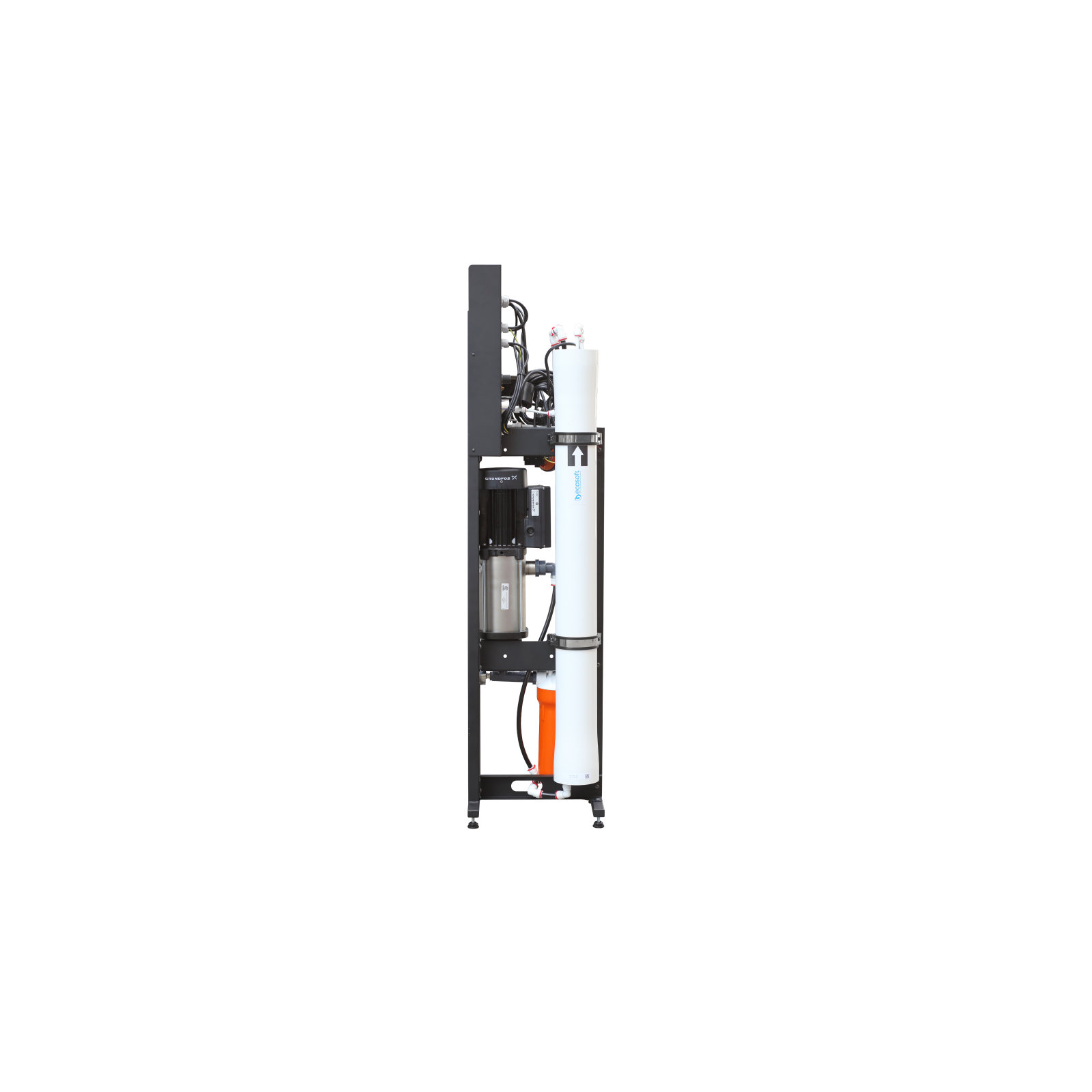

Osmoseur industriel professionnel – 250 L/h

Cet osmoseur inverse industriel de fabrication européenne est conçu pour répondre aux besoins des applications professionnelles nécessitant une production d’eau osmosée fiable, stable et conforme aux standards industriels.

Avec une capacité de production allant jusqu’à 250 litres par heure et une tolérance à une conductivité d’eau entrante jusqu’à 5000 µS/cm (3000 ppm), cette gamme propose un rapport performances / prix inédit.

Fabriqué en Europe, cet équipement respecte l’ensemble des normes de sécurité imposées par l’Union Européenne (conformité CE).

Domaines d’application

• Industrie et process de fabrication
• Laboratoires et analyses
• Agroalimentaire
• Collectivités
• Traitement et prétraitement de l’eau

Système de contrôle

Contrôleurs Ecosoft OC5000 et OC6000

L’osmoseur est piloté par un contrôleur Ecosoft assurant un fonctionnement simple, sécurisé et automatisé, en mode manuel ou automatique.

Contrôleur OC5000

• Démarrage et arrêt automatique sur signal externe
• Arrêt de sécurité en cas de marche à sec ou de surpression
• Arrêt via signal STOP externe
• Compatibilité avec options de rinçage et mélange d’eau brute

Contrôleur OC6000

• Mesure du débit instantané et du volume total d’eau produite
• Contrôle de la qualité de l’eau en entrée et en sortie
• Rejet automatique de l’eau non conforme
• Mises à jour logicielles via accès réseau

⚠️ Le programme du contrôleur OC5000 est disponible uniquement en anglais et en russe.

Équipements

• Pompe multicellulaire Grundfos CM 1-10
• Porte-membranes 300 PSI (jusqu’à 20 bars)
• Préfiltre à sédiments 5 µm – format 2,5” x 10”
• Tableau électrique avec contrôleur Ecosoft
• Tuyauterie et instrumentation de contrôle
• Châssis en acier robuste
• Conditionnement en caisse bois

Membranes

• Ecosoft ELP-4040 ou EXLP-4040 (selon disponibilité)
• LG™ BW4040 UES / ES / R
• Filmtec™ XLE PRO-4040 ou LC LE-4040
• Possibilité de livraison sans membrane

Référence	MO5000TP5 - Eco	MO6500TP5 - Pro	MO6500TI6 - Avancée	MO6500BI6 - Eau Saumâtre
Aperçu
Poids net	45 kg	55 kg		100 kg
Poids brut	60 kg	80 kg		130 kg
Dimensions du système (cm)	29x36x148	54x39x145		49x34x163
Dimensions de la caisse (cm)	30x40x165	60x45x155		50x40x175
Limite de qualité de l'eau	3000 ppm (5000 µm/cm)			10000 ppm (16000 µm/cm)
Rendement *	75 %(1 litre rejeté pour 3 litres produits)			Selon la pureté de l'eau entrante
Débit entrant en filtration (l/h)	320 à 400			400 à 800
Débit de rinçage (l/h)	N/C	1500 à 2000		N/C
Pression de travail	8 à 12 bars			15 à 20 bars
Pression maximale	14 bars	14 bars	14 bars	25 bars
Panneau de contrôle	OC5000		OC6000
Puissance électrique	0,7 kW			1,6 kW
Finesse du pré-filtre	5μm			N/C
Courant électrique	220-230V / 50Hz

* pour une eau peu calcaire ou faiblement chargée en particules entartrantes

Qualité eau

Température : 5 à 40 °C
Chlore libre : < 0,1 mg/L
Dureté : < 3 meq/L (150 mg/L CaCO₃ – 15 °f)
Fer : < 0,1 mg/L
Manganèse : < 0,05 mg/L
Silicates : < 20 mg/L
DCO : < 4 mg/L
Sulfure d’hydrogène : absence totale

Télécharger le manuel de l’osmoseur industriel

Prétraitements recommandés

La qualité de l’eau brute conditionne directement les performances, le rendement et la durée de vie des membranes d’osmose inverse. Selon la composition de votre eau, certains prétraitements sont indispensables.

Traitement des déchets par filtre à sable

Si votre eau contient des éléments grossiers susceptibles de boucher les tuyauteries, il est impératif de les stopper en amont à l’aide d’un filtre à sable.

Le système proposé est composé de zéolithe naturelle sous forme de grains de différentes tailles :

• 11 kg de grains entre 0,5 et 1 mm
• 9 kg de grains entre 1 et 2 mm

Ce filtre optimise la rétention des particules tout en maintenant un débit stable.

Caractéristiques :
Poids à vide : ~30 kg
Hauteur : 1,08 m – Diamètre : 27 cm
Vanne : Runxin TM67
Débit maximal : 1,04 m³/h
Débit requis pour le rinçage : 1,56 m³/h

Traitement des bactéries par chloration

Les bactéries représentent l’un des principaux ennemis des membranes osmotiques. Elles se développent en se nourrissant du TFC (Thin-Film Composite) qui compose les membranes.

Lorsque l’eau provient d’un forage ou d’un puits, il est recommandé d’éliminer les bactéries par injection de chlore (hypochlorite de sodium).

Ce traitement est réalisé à l’aide d’une pompe doseuse Athena BD2004, fournie avec :

• sonde de contrôle
• réservoir de stockage du chlore
• accessoires de raccordement

Traitement des éléments visibles par filtre micrométrique

En l’absence de filtre à sable, mais en présence d’impuretés visibles, nous recommandons l’installation d’un préfiltre micrométrique afin de protéger les équipements en aval (adoucisseur, vannes, membranes).

Le filtre est fourni d’origine avec une cartouche 25 microns. Il est possible de passer ultérieurement sur une cartouche 20 microns, notamment si aucun stock de filtres n’est commandé avec le système.

Traitement du fer, ammonium et manganèse par déferrisateur

Le fer, l’ammonium et le manganèse ont tendance à colmater prématurément les membranes d’osmose inverse. Lorsqu’ils sont présents en quantité excessive, un traitement spécifique est fortement recommandé.

Le déferrisateur proposé est composé de :

• 50 kg de pyrolusite
• 70 kg de silex (couche de maintien)

Il est nécessaire d’ajouter environ 10 % de pyrolusite par an pour maintenir l’efficacité du média filtrant.

Caractéristiques :
Poids à vide : ~150 kg
Hauteur : 1,58 m – Diamètre : 33 cm
Vanne : Runxin TM67
Débit maximal : 0,52 m³/h
Débit requis pour le rinçage : 2,19 m³/h

Traitement du calcaire par adoucisseur

Le calcaire (carbonates de calcium et de magnésium) colmate rapidement les membranes d’osmose inverse, même en présence de cycles de rinçage réguliers.

Il est donc fortement recommandé de neutraliser le calcaire en amont à l’aide d’un adoucisseur à sel ou au CO₂.

Adoucisseur à sel

Le calcium et le magnésium sont remplacés par du sodium non incrustant. Ce système nécessite :

• un apport régulier de sel,
• un remplacement des résines après environ 10 ans,
• des cycles de régénération rejetant environ X/10 m³ d’eau.

La régénération dure environ une heure. Les systèmes duplex permettent une alimentation continue 24h/24.

Caractéristiques :
Poids à vide : ~50 kg par colonne
Hauteur : 1,09 m – Diamètre : 22 cm
Vanne : Runxin TM73
Débit maximal : 0,80 m³/h

Télécharger la fiche technique de l’adoucisseur duplex

Traitement du chlore par charbon actif

Le chlore est extrêmement néfaste pour les membranes osmotiques. Il doit impérativement être éliminé en amont à l’aide d’un système de charbon actif.

Ce traitement permet également d’éliminer :

• les composés organiques,
• les goûts et odeurs,
• la turbidité et la coloration de l’eau.

Le système proposé contient :

• 25 kg de charbon actif d’origine minérale
• 7 kg de silex

Caractéristiques :
Poids à vide : ~50 kg
Hauteur : 1,40 m – Diamètre : 31 cm
Vanne : Runxin TM67
Débit maximal : 0,70 m³/h
Débit requis pour le rinçage : 1,85 m³/h

La durée de vie minimale du charbon actif, dans les cas de déchloration les plus exigeants, est estimée entre 150 et 200 m³ d’eau traitée par kilogramme de charbon.
