Un système de nettoyage en place (NEP) pour les membranes d'osmose inverse 4040
Pendant le fonctionnement de l'usine de traitement de l'eau, les membranes d'osmose inverse et de nanofiltration deviennent progressivement souillées par des dépôts minéraux, colloïdaux, organiques, microbiologiques et d'autres types d'impuretés.
Le nettoyage chimique permet de restaurer les membranes d'osmose inverse/nanofiltration souillées et de rétablir le flux d'eau du produit ainsi que le taux de purification. Une autre utilisation consiste à rincer et à tremper les membranes RO/NF dans une solution conservatrice pour la mise en hivernage ou lors d'un arrêt prolongé.
Comment fonctionne la station de nettoyage en place des membranes
La procédure de nettoyage en place (NEP ou CIP) permet de restaurer le flux et le taux de purification de l'eau des membranes d'osmose inverse usagées sans les démonter.
Avant de lancer la station NEP, l'osmoseur industriel doit être arrêté, et les ports d'alimentation et de retour de l'unité NEP doivent être connectés aux ports d'alimentation, de saumure et de perméat du récipient de membrane. Le réservoir de solution de nettoyage doit être rempli d'eau purifiée et de la quantité requise de produit chimique de nettoyage. La solution obtenue est mélangée, puis circule à travers le récipient de membrane, tout en contrôlant soigneusement le pH, la température et la couleur de la solution.
La plupart des protocoles de nettoyage exigent d'abord le nettoyage avec des produits chimiques alcalins, puis acides. L'unité est également utilisée pour remplir le récipient de membrane avec une solution conservatrice lorsque le système d'osmose inverse est arrêté pendant une période prolongée.

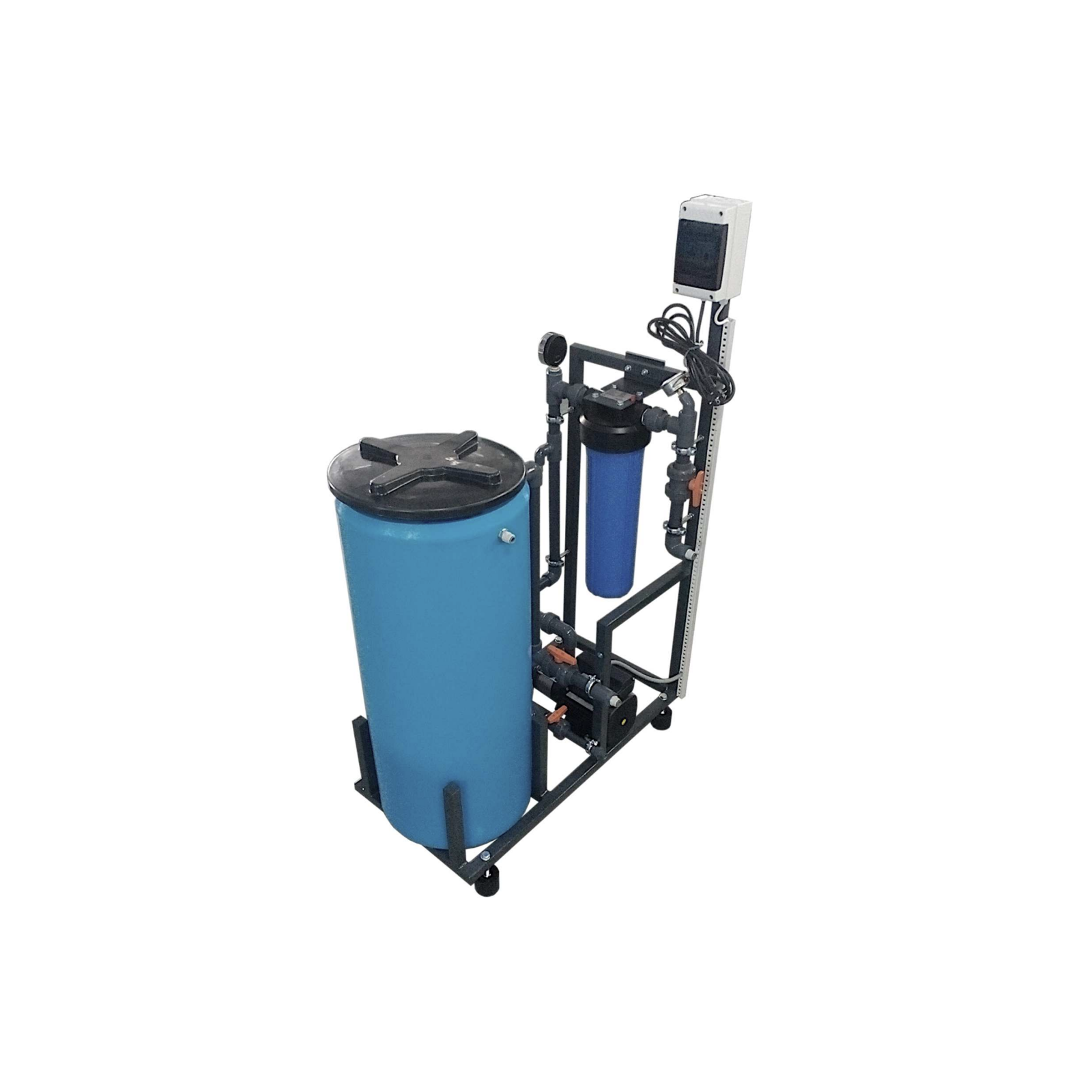

Composants du système du NEP
Réservoir en polyéthylène de 100 litres pour la solution de nettoyage
Pompe Grundfos CM3-4 de 0,5 kW, 1×230 V
Boîtier Big Blue 20 avec filtre en polypropylène
Boîtier de commutation électrique
1 manomètre, 1 manomètre pression + température
Tuyauterie et vannes en PVC Cadre en acier revêtu de poudre
Détails techniques du système de nettoyage en place de membrane 4040
| Exigences électriques |
230 V, 50 Hz (1 phase) |
| Puissance installée |
0,5 kW |
|
Dimensions du châssis
(Largeur × Profondeur × Hauteur)
|
0,5 × 0,95 × 1,5 m |
|
Dimensions du réservoir de solution de nettoyage
(Diamètre × Hauteur)
|
0,4 × 1,2 m |
| Tailles des ports de connexion pour l'alimentation en solution de nettoyage |
Raccord à emboîtement ½ pouce |
| Retour de solution de nettoyage |
Raccord à emboîtement ½ pouce |
| Perméat de solution de nettoyage |
Raccord à emboîtement ½ pouce |
| Débit d'alimentation |
2 m3/h à 3,0 bar ; 3 m3/h à 2,5 bar |
| Poids (vide/en fonctionnement) |
45 kg/150 kg |
