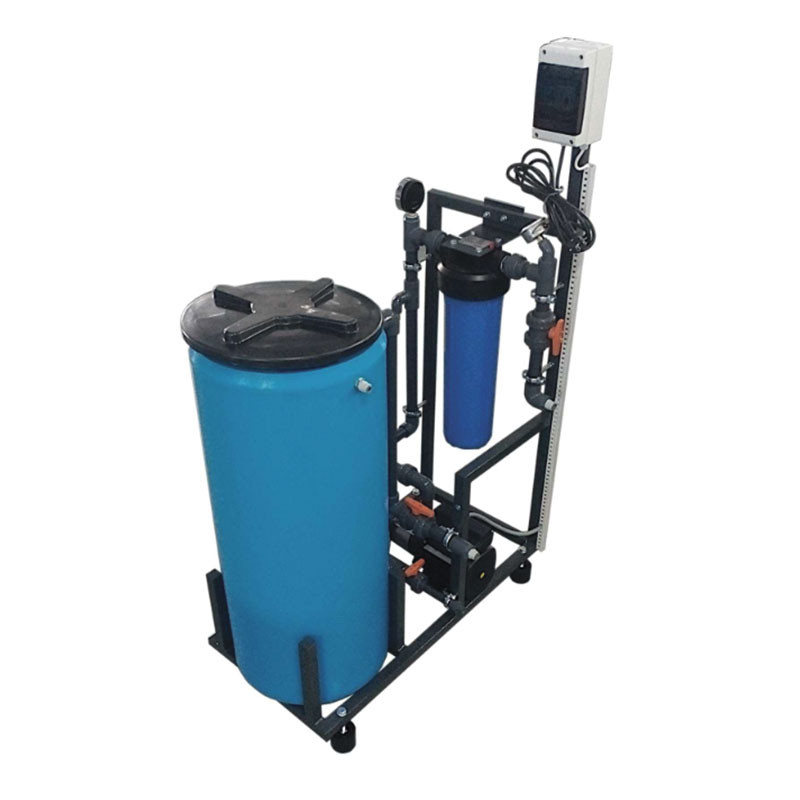

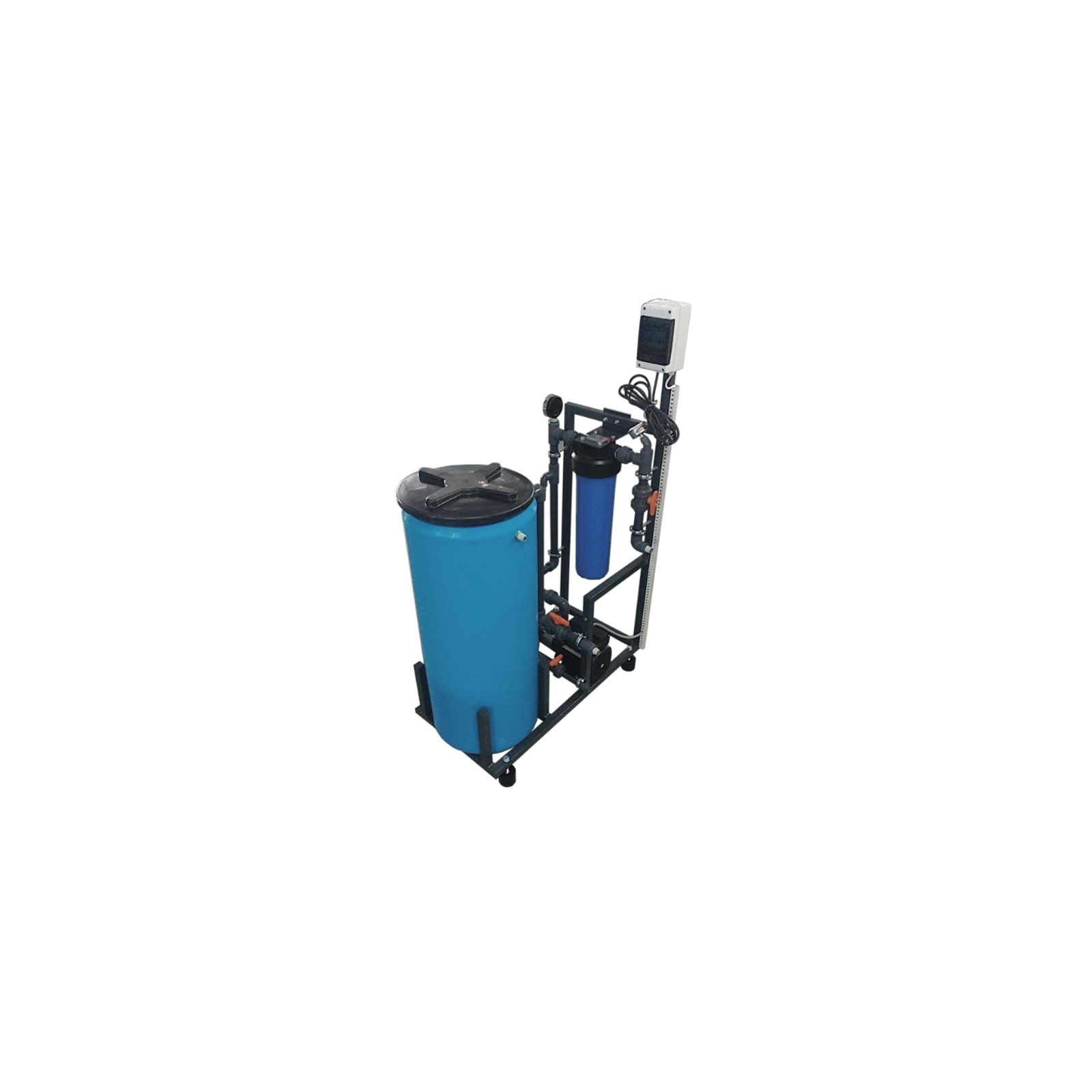

Stations CIP pour membranes d’osmose inverse industrielles

Les stations CIP (Clean In Place), aussi appelées systèmes de nettoyage en place NEP, sont conçues pour le nettoyage chimique des membranes d’osmose inverse sans démontage de l’installation.

Elles permettent de restaurer le débit, la qualité de filtration et les performances des membranes d’osmose inverse ou de nanofiltration encrassées par des dépôts minéraux, organiques, colloïdaux ou microbiologiques.

Cette gamme de stations CIP s’adapte aux installations de traitement d’eau industrielles, depuis les membranes compactes 2.5" / 4" jusqu’aux membranes industrielles 8".

Gamme disponible

Fonctionnement du nettoyage CIP

Avant le nettoyage, l’osmoseur industriel doit être arrêté. La station CIP est ensuite raccordée aux ports dédiés de l’installation : alimentation CIP, retour CIP et perméat.

Le réservoir de solution est rempli avec de l’eau purifiée puis avec la quantité nécessaire de produit chimique de nettoyage. La solution est mélangée puis mise en circulation dans les vessels contenant les membranes.

Pendant l’opération, il est nécessaire de contrôler :

• le pH de la solution
• la température
• la couleur de la solution
• la pression de fonctionnement

La plupart des protocoles de nettoyage prévoient un nettoyage alcalin, suivi d’un rinçage, puis d’un nettoyage acide.

Applications

Avantages des stations CIP

• Nettoyage sans démontage : les membranes restent en place dans leur vessel.
• Gain de temps : maintenance plus rapide et plus simple.
• Durée de vie prolongée : réduction du colmatage et de l’encrassement.
• Meilleure performance : restauration du flux et du taux de purification.
• Réduction des coûts : moins d’arrêts de production et moins de remplacement de membranes.

Composants principaux selon modèle

• Réservoir de solution de nettoyage
• Pompe industrielle Grundfos ou équivalent
• Filtration de protection type Big Blue ou multi-filtres inox selon modèle
• Manomètres de contrôle
• Vannes et tuyauterie PVC ou inox selon configuration
• Châssis acier thermolaqué
• Boîtier ou armoire électrique

Quand nettoyer les membranes ?

Un nettoyage chimique est recommandé lorsque les performances de l’installation diminuent sensiblement.

• Baisse du débit d’eau produite
• Augmentation de la conductivité du perméat
• Hausse de la pression différentielle
• Colmatage visible ou suspicion de biofilm

Un nettoyage régulier permet de conserver une qualité d’eau stable et d’optimiser le coût d’exploitation de votre installation.

Conservation des membranes

Les stations CIP peuvent également être utilisées pour remplir les vessels avec une solution de conservation lorsque l’osmoseur est arrêté pendant une longue période.

Cette opération permet de protéger les membranes contre le développement microbiologique et d’éviter leur dégradation pendant les phases d’inactivité.

Choisir le bon modèle

Le choix de la station CIP dépend principalement :

• du format des membranes installées
• du nombre de membranes à nettoyer
• du débit nécessaire
• du volume de solution de nettoyage requis
• de la taille de l’installation industrielle

Pour les installations compactes, les modèles 2.5", 4" ou 4040 sont adaptés. Pour les osmoseurs industriels grande capacité, les modèles CIPSEP, CIPSEP616 et CIPSEP2030 sont recommandés.
