Régler votre adoucisseur et sa vanne électro-mécanique

    Afin de vous permettre de bien régler la vanne électro-mécanique de votre adoucisseur, veuillez suivre attentivement ce tutoriel.

    Les différents boutons de la vanne de l'adoucisseur

    Au moment de connecter la vanne, tous les symboles de l’écran s’illuminent. Voici la signification des différents pictogrammes et boutons.

    Description de la vanne d'adoucisseur d'eau
    1. Programme
    2. Minutes
    3. Secondes
    4. Indicateur Jours / Gallons
    5. Indicateur Heures / m3
    6. Indicateur Minutes / Litres
    7. Service
    8. Contre-lavage
    9. Aspiration saumure
    10. Remplissage d'eau
    11. Lavage rapide
    12. Sans fonction
    13. Sans fonction
    14. Horaire
    15. Verrouillage
    16. Programmation
    17. Menu / Confirmation
    18. Régénération manuelle
    19. Descendre
    20. Monter

    Quelques secondes plus tard, le modèle de la vanne apparaît :

    Vanne Adoucisseur Démarrage

    Commencer par déverrouiller votre écran.Réglage de l'heure de la vanne

    Pour cela, appuyer simultanément sur les 2 flèches pendant 5 secondes.

    Deverouillage vanne

    Programmation de l'adoucisseur

    1. Il faut d’abord programmer l’heure de votre adoucisseur. Appuyer sur la touche Menu. Le symbole de programmation s’éclaire, indiquant que la vanne se trouve en mode programmation.

    Réglage vanne 3

    Appuyer de nouveau sur « MENU » pour modifier l’heure. Le chiffre pour sélectionner l’heure clignote. Au moyen des boutons « MONTER » et « DESCENDRE », régler l’horloge à l’heure actuelle.

    Bouton Haut Bas Vanne

    Appuyer de nouveau sur la touche « MENU », le chiffre des minutes clignotera. Modifier les chiffres de la même manière.

    Appuyer à nouveau sur « MENU » pour confirmer. La vanne émettra un son et l’écran cessera de clignoter. L’heure a été définie correctement.

    2. Ensuite, programmer le mode de régénération de l’adoucisseur. Pour cela, appuyer sur la touche « DESCENDRE » pour passer à l’étape suivante.

    Bouton bas vanne adoucisseur d'eau

    3. Le mode de travail s’affiche sur l’écran :

    - A-01 = Régénération retardée : Cela signifie que l’adoucisseur se maintient en attente pour régénérer à l’heure programmée une fois que le nombre sélectionné de litres d’eau à adoucir est passé par l’adoucisseur.

    Ce mode est sélectionné par défaut sur les adoucisseurs OJA.

    Il est également possible de sélectionner :

    - A-02 = Régénération instantanée : Dans ce cas, la régénération se produira au moment où le nombre de litres d’eau à adoucir sera passé par l’adoucisseur, indépendamment de l’heure qu’il est.

    - Les modes A-03 et A-04 ne sont pas disponibles sur nos adoucisseurs mais présentent peu d'intérêt.

    Choix type de régéneration

    Pour sélectionner l’option souhaitée, appuyer sur la touche « MENU » et au moyen des touches « MONTER »/ « DESCENDRE », sélectionner le mode de travail souhaité et appuyer de nouveau sur la touche « MENU » confirmer la sélection.

    Bouton Menu Bas HautBouton Menu Vanne

    4. Ensuite, définir les unités de mesure de la vanne. Pour cela, appuyer sur la touche « DESCENDRE » et les unités de mesure apparaissent.

    Régler unités de mesure

    Le mode HU-01 est sélectionné par défaut sur les adoucisseurs OJA.

    Sélectionner l’option souhaitée au moyen des touches « MONTER »/ « DESCENDRE » et appuyer sur « MENU » pour confirmer.

    Haut Bas Menu

    5. Il faut ensuite configurer l’heure à laquelle la régénération est souhaitée. Pour cela, appuyer de nouveau sur la touche « DESCENDRE », et l’heure de la régénération apparaît.

    Sur les adoucisseurs OJA, cette heure est réglée par défaut sur 2h du matin.

    Horloge adoucisseur

    Vous pouvez modifier l’heure de régénération en appuyant sur la touche « MENU ». les chiffres correspondant à l’heure clignotent et vous pouvez sélectionner l’heure souhaitée au moyen des touches « MONTER »/ « DESCENDRE ». Procéder de la même manière pour sélectionner les minutes et confirmer avec la touche « MENU ».

    Bouton Menu Bas Haut

    Bouton Menu Vanne

    6. Pour confirmer l’intervalle de contre-lavages entre régénérations, appuyer de nouveau sur « DESCENDRE » et F-00 apparaît. Il est recommandé de ne pas modifier cette valeur. F-00 indique que l’adoucisseur effectuera un contre-lavage à chaque fois qu’il réalise une régénération, ceci étant l’option recommandée.

    Intervalle de contre-lavage

    7. Pour configurer le volume d’eau entre chaque régénération, appuyer de nouveau sur « DESCENDRE ».

    Volume d'eau

    La formule de calcul de ce volume est la suivante : Volume de résine x 5000 / TH

    Pour vérifier votre calcul, vous pouvez vous reporter à ce tableau :

    DURETE

    °f

    10

    15

    20

    25

    30

    35

    40

    45

    50

    5 litres

    de résine

    L

    2 500

    1 700

    1 250

    1 000

    850

    725

    625

    575

    500

    DURETE

    °f

    10

    15

    20

    25

    30

    35

    40

    45

    50

    7 litres

    de résine

    L

    3 500

    2 350

    1 750

    1 400

    1 175

    1 000

    875

    800

    700

    DURETE

    °f

    10

    15

    20

    25

    30

    35

    40

    45

    50

    14 litres

    de résine

    L

    7 000

    4 675

    3 500

    2 800

    2 350

    2 000

    1 750

    1 575

    1 400

    DURETE

    °f

    10

    15

    20

    25

    30

    35

    40

    45

    50

    22 litres

    de résine

    L

    11 000

    7 350

    5 500

    4 400

    3 675

    3 150

    2 750

    2 450

    2 200

    DURETE

    °f

    10°

    15°

    20°

    25°

    30°

    35°

    40°

    45°

    50°

    35 litres

    de résine

    L

    17 500

    11 675

    8 750

    7 000

    5 850

    5 000

    4 375

    3 900

    3 500

    REMARQUE : les étapes suivantes (indiquées dans le programmateur comme 2, 3, 4 et 5) correspondent aux 4 cycles de régénération. Pour passer à l’étape suivante, confirmer avec la touche « DESCENDRE » successivement.

    Adaptez votre adoucisseur aux temps du tableau suivant :

    LITRES DE RESINE

    1er cycle (ETAPE 2)

    2ème cycle (ETAPE 3)

    3ème cycle (ETAPE 4)

    4ème cycle (ETAPE 5)

    5L1'00"12'00"1'00"1'00"

    7L

    1'00"

    15'00"

    1'30"

    1'00"

    14L

    2'00"

    20'00"

    2'00"

    3'00"

    22L

    2'00"

    25'00"

    3'00"

    3'00"

    35L

    3'00"

    32'00"

    5'00"

    4'00"

    8. Etape 2 : Premier cycle – Contre-lavage : indique la durée du contre-lavage en minutes et secondes. Appuyer sur « MENU » pour la programmer selon le tableau indicateur au moyen des touches « MONTER » et « DESCENDRE ». Une fois la valeur souhaitée réglée, appuyer sur « MENU » pour confirmer.

    Premier cycle de régénération de l'adoucisseur

    9. Etape 3 : Second cycle – Aspiration de saumure : Indique la durée du contre-lavage en minutes et secondes. Appuyer sur « MENU » pour la programmer selon le tableau indicateur au moyen des touches « MONTER »/ « DESCENDRE », puis confirmer avec la touche « MENU ».

    Deuxième cycle de régénération de l'adoucisseur

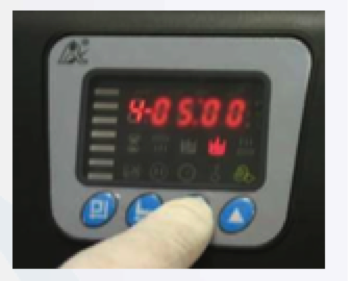

    10. Etape 4 : Troisième cycle – Remplissage d’eau : Indique le moment auquel se produit le remplissage d’eau au réservoir de sel pour que lors de la prochaine régénération, l’adoucisseur dispose de la saumure nécessaire pour le second cycle de la régénération suivante.

    Troisième cycle de régénération de l'adoucisseur

    Pour ajuster le temps au tableau, appuyer sur « MENU » et régler les minutes et secondes au moyen des touches « MONTER »/ « DESCENDRE » et confirmer au moyen de la touche « MENU

    Haut Bas Menu

    11. Etape 5 : Quatrième cycle – Lavage rapide : Indique la durée du lavage qui se produit pour éliminer les résidus éventuels de sel dans le réservoir de résine. Appuyer sur « MENU » et régler les minutes et secondes au moyen des touches « MONTER »/ « DESCENDRE ». Une fois programmée, confirmer avec la touche « MENU ».

    Quatrième cycle de régénération de la vanne de l'adoucisseur

    12. Durée maximale entre régénérations : Cette option est intéressante lorsque vous vous absentez longuement car elle permet à votre résine d'être tout de même régénérée tous les 15 (H-15) ou 30 (H-30) jours.

    Sur les adoucisseurs OJA, ce paramètre est réglé par défaut sur 30 jours.

    Réglage des jours entre régénation de la résine de l'adoucisseur

    Vous pouvez le modifier en appuyant sur la touche « MENU », et au moyen des touches « MONTER » et « DESCENDRE », en confirmant par « MENU ».

    Haut Bas Menu

    Si vous sélectionnez H-00, la régénération s’effectuera en accord avec les litres sélectionnés, indépendamment du temps écoulé.

    13. Pour finir apparaît b-01. Indique la programmation de sortie auxiliaire pour raccordement à :

    - Pompe

    - Électrovanne additionnelle durant le lavage

    Programmation de sortie auxilliaire

    Cette option est utile dans les installations avec des pressions insuffisantes ou avec by-pass externe. Il est possible de modifier l’option b-02. Indique la programmation de sortie auxiliaire pour le raccordement de l’électrovanne additionnelle de dépressurisation durant le repositionnement du disque céramique.

    Il est recommandé de maintenir l’option b-01 et confirmer en appuyant sur « MENU ».

    Bouton Menu Vanne

    Une fois terminé, appuyer sur «DESCENDRE » pour que l’écran revienne en position initiale. L’heure actuelle apparaît. Une fois que la vanne est programmée, ouvrir un robinet du lieu d’installation (le plus près de l’adoucisseur) et le laisser ouvert pendant environ deux minutes, pour éliminer les résidus rejetés par la résine (couleur jaune).

    Votre installation est terminée, vous n'avez plus qu'à profiter des avantages de votre nouvel adoucisseur.

    A toute fin utile, nous vous invitons à découvrir comment régénérer manuellement votre adoucisseur.

    En plus : Comment régénérer manuellement votre adoucisseur ?
