Osmoseur industriel 30 000 l/h - jusqu'à 770 ppm

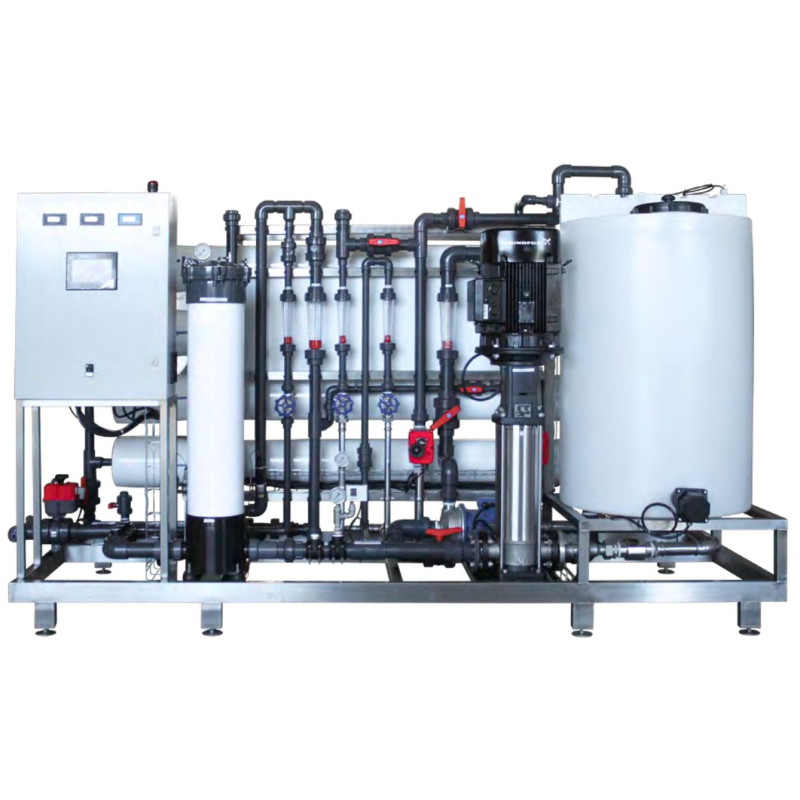

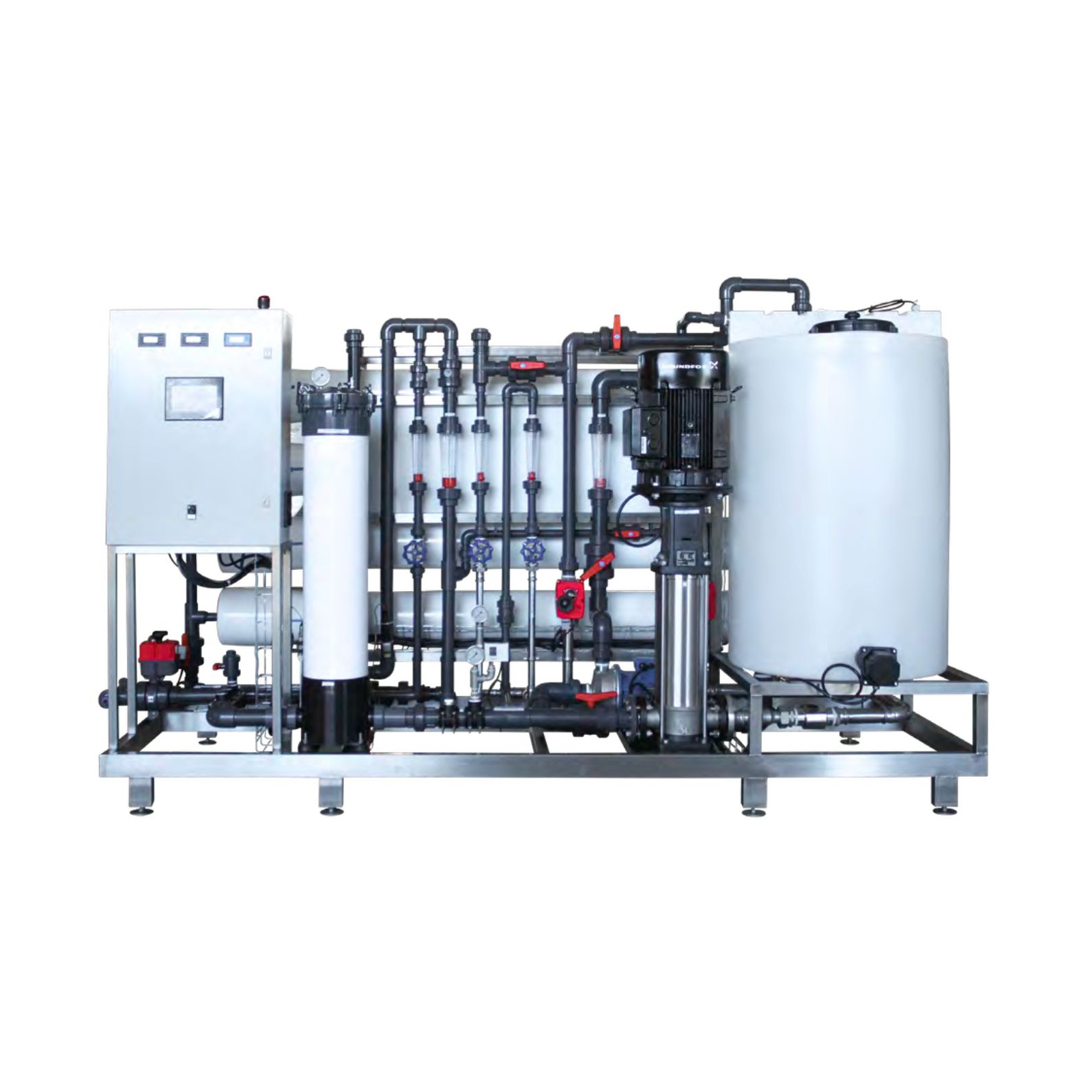

Osmoseur industriel MAGNUM 8040 — 30 000 L/h

L’osmoseur industriel MAGNUM 8040 est conçu pour les applications de traitement d’eau nécessitant un débit élevé et une qualité d’eau maîtrisée. Cette unité permet une production d’eau osmosée jusqu’à 30 000 L/h, à partir d’une eau d’alimentation jusqu’à 770 ppm.

L’équipement est prévu pour une utilisation industrielle avec un prétraitement adapté en amont, notamment déferrisation, adoucissement/décalcification, filtration charbon actif et microfiltration.

Caractéristiques principales

• Débit de perméat : 30 m³/h, soit 30 000 L/h
• Débit d’alimentation : 39,9 m³/h
• Débit de rejet : 9,9 m³/h
• Taux de conversion : 75 %
• Qualité d’eau d’entrée : jusqu’à 770 ppm
• Température de conception : 18 °C
• Configuration des porte-membranes : 5P x 6E
• Nombre de membranes : 30 unités
• Membranes 8040 ultra basse pression

Composition de l’équipement

• Châssis en acier inoxydable 304 avec pieds réglables
• 5 porte-membranes FRP 8", 6 éléments chacun
• 30 membranes 8040 ultra basse pression
• Pompe haute pression Grundfos
• Variateur de vitesse pour la pompe haute pression
• Tuyauterie basse pression en PVC
• Tuyauterie haute pression en acier inoxydable 316 soudé
• Système de dosage chimique pour anti-colmatant et bisulfite
• Microfiltration 5 microns en amont des membranes
• Système de rinçage automatique
• Système de nettoyage chimique manuel type CIP / NEP
• Armoire électrique avec automate Siemens
• Contrôleurs de conductivité et Redox
• Manomètres et pressostats de sécurité

Pompage haute pression

• Pompe haute pression Grundfos
• Type : multicellulaire verticale
• Point de fonctionnement : 40 m³/h à 11 bar
• Hydraulique : acier inoxydable AISI 316
• Puissance : 30 kW
• Alimentation : 400 V — 50 Hz — triphasé
• Rendement IE3
• Contrôle par variateur de vitesse

Membranes et porte-membranes

• 5 porte-membranes FRP
• Diamètre : 8"
• 6 éléments par porte-membranes
• Interconnexion : 3 + 2
• 30 membranes 8040 ultra basse pression
• Taux de rejet moyen : 99,5 %
• Plage de pH en service : 3 à 10
• Pression maximale des membranes : 600 psi

Dosage et microfiltration

L’équipement comprend deux points de dosage chimique : anti-colmatant et bisulfite. Les pompes doseuses sont associées à des bacs de dosage afin d’assurer l’injection des produits nécessaires au bon fonctionnement de l’installation.

• 2 pompes doseuses analogiques
• 2 bacs de dosage de 125 L
• Microfiltration en parallèle avant membranes
• Filtration de sécurité : 5 microns

Automatisme et supervision

• Armoire électrique industrielle
• Automate Siemens Logo! en version standard
• Option Prime avec automate Siemens S7-1200
• Écran TDE 3" en version standard
• IHM 7" KTP700 Basic avec option Prime
• Contrôleur de conductivité sur perméat
• Contrôleur Redox en entrée
• Rotamètres pour visualisation des débits perméat et rejet
• Pressostats basse et haute pression
• Manomètres entrée/sortie filtre et entrée/sortie membranes

Système de rinçage et nettoyage

• Rinçage automatique piloté par l’automate
• Vanne de rinçage motorisée
• Bac de rinçage 2 000 L
• Nettoyage chimique manuel type CIP / NEP
• Recirculation manuelle de la solution de nettoyage

Option Prime

L’option Prime permet d’améliorer le niveau d’automatisation et de supervision de l’installation. Elle comprend notamment un automate Siemens S7-1200, une interface IHM 7", des capteurs supplémentaires et une communication avancée.

• Automate Siemens S7-1200
• Écran IHM 7" KTP700 Basic
• Communication Profinet / Modbus
• Intégration des capteurs de pression et de débit
• Suivi plus précis des paramètres de fonctionnement

Applications

• Production d’eau osmosée industrielle
• Prétraitement avant process industriel
• Réduction de la salinité et des sels dissous
• Traitement d’eau municipale
• Alimentation de réseaux ou procédés nécessitant une eau de qualité contrôlée

Informations importantes

• Le système doit être alimenté par une eau correctement prétraitée.
• Les caractéristiques peuvent varier selon la configuration finale du projet.

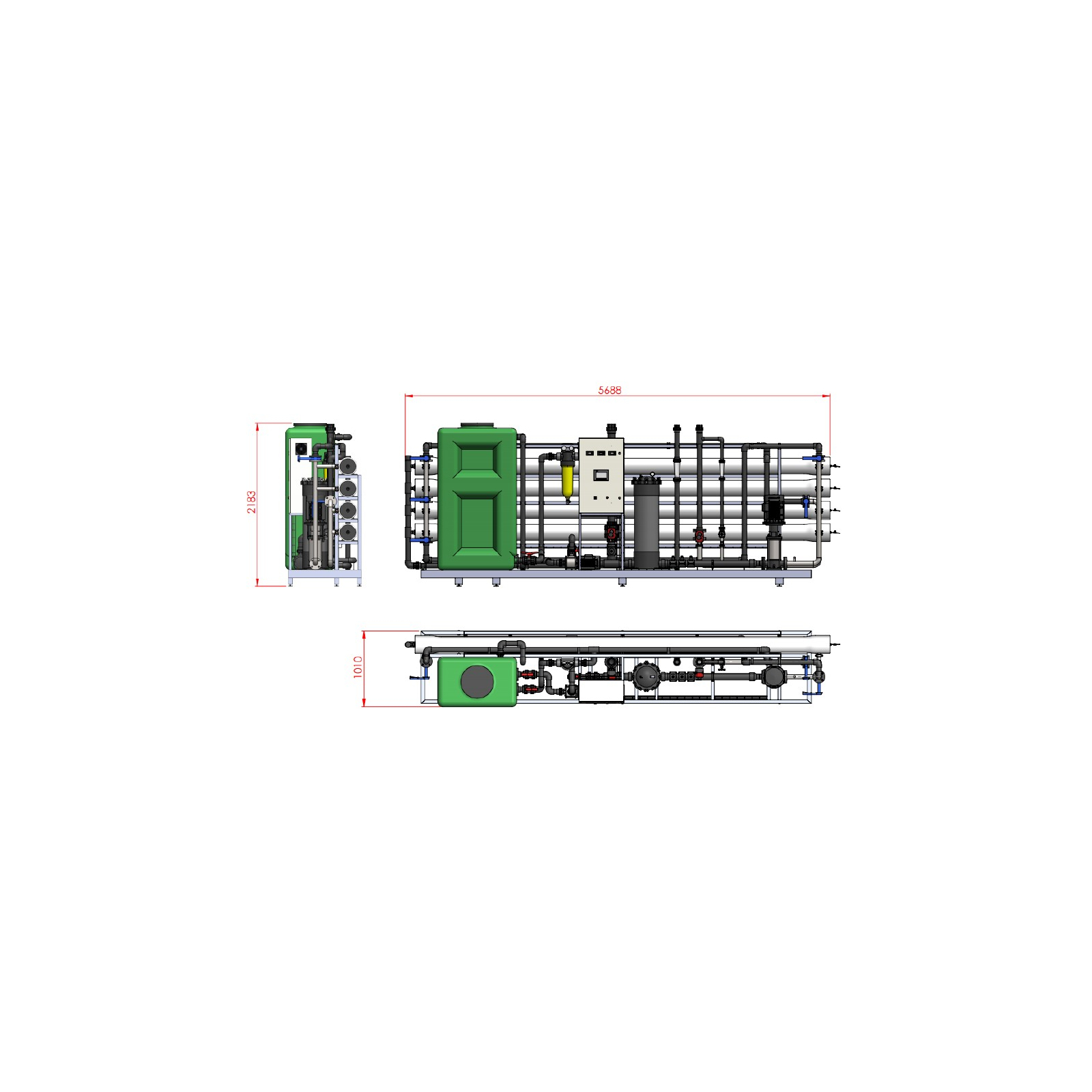

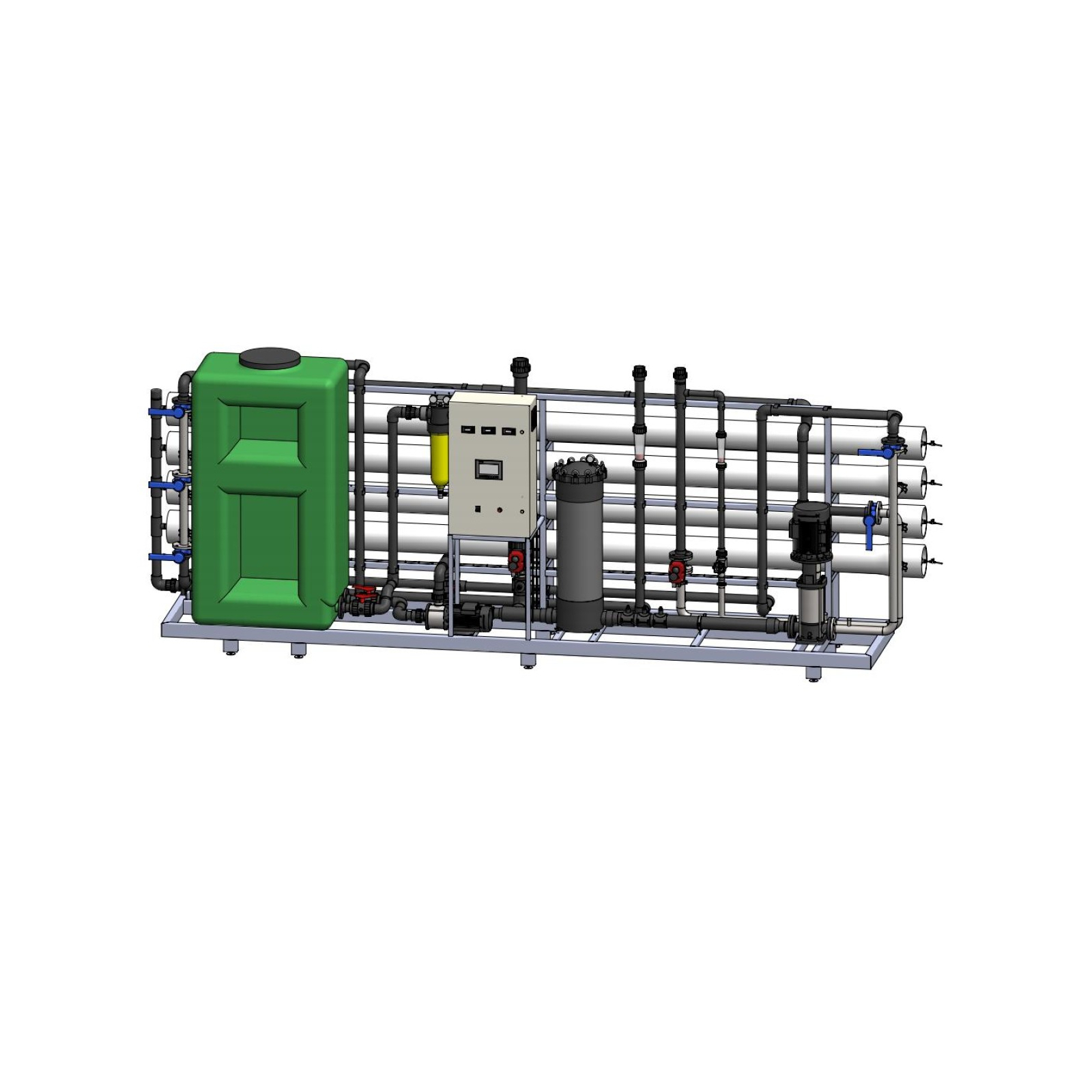

• Les dimensions et visuels sont donnés à titre indicatif et peuvent évoluer en phase de conception.
• L’installation et la mise en service ne sont pas incluses, sauf indication contraire dans le devis.
