Filtres industriels avec batterie de vannes pneumatiques FVN

Filtres industriels avec batterie de vannes pneumatiques

Ces filtres industriels sont destinés aux installations de traitement d’eau nécessitant un prétraitement automatisé et fiable. Ils peuvent être utilisés pour différentes étapes de filtration : déferrisation fer / manganèse, adoucissement / décalcification ou déchloration par charbon actif.

Chaque filtre est équipé d’une batterie de vannes pneumatiques permettant d’automatiser les phases de service et de lavage. Les filtres fonctionnent en parallèle selon la configuration de l’installation.

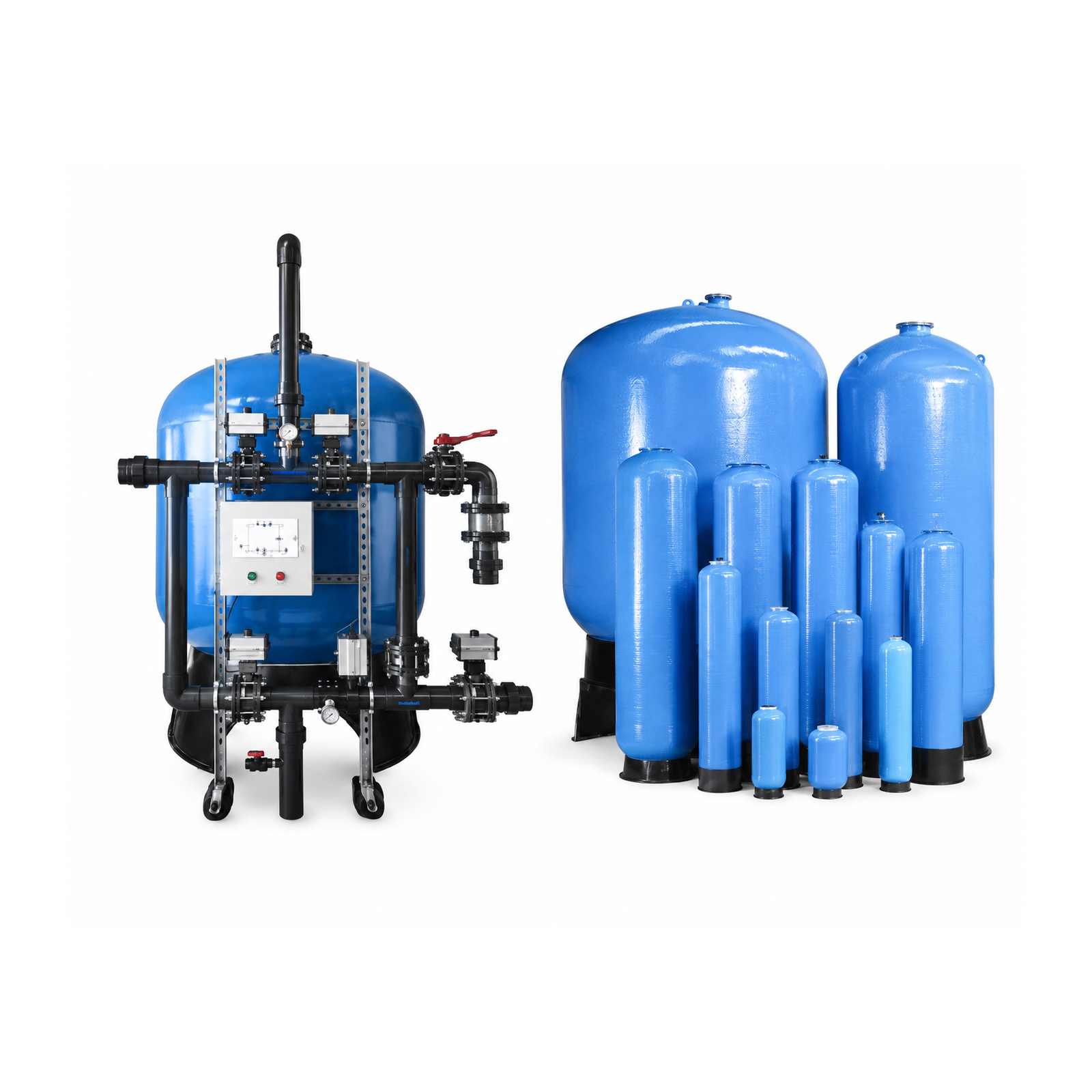

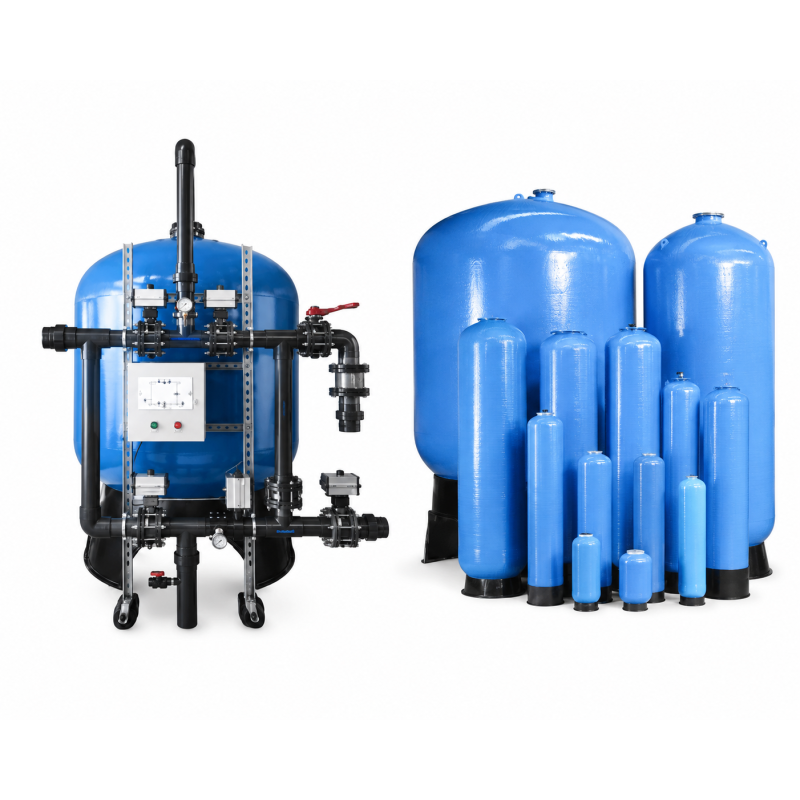

Composition générale

• Cuve FRP avec crépines de filtration
• Batterie de vannes pneumatiques FVN90 ou FVN110 selon modèle
• 5 vannes papillon inox avec raccordement à brides
• Actionneurs pneumatiques simple effet
• Tableau électrique avec automate Siemens Logo!
• Tuyauterie PVC
• Structure support en inox AISI 304
• Vanne d’évent
• Manomètres en entrée et sortie

Modèles disponibles

Différences entre les versions

Version 63x86 — FVN90 — 3"
Cette version est utilisée pour la déferrisation fer / manganèse. Elle dispose d’une cuve de 3 150 L et d’un débit unitaire maximal de 15,33 m³/h. Elle est adaptée aux charges filtrantes lourdes comme la pyrolusite, le silex et le gravier.

Version 63x70 — FVN90 — 3"
Cette version est utilisée pour l’adoucissement / décalcification. Elle dispose d’une cuve plus compacte de 2 580 L, avec un débit unitaire maximal de 30 m³/h. Elle est adaptée aux applications avec résine cationique d’adoucissement.

Version 63x86 — FVN110 — 4"
Cette version est utilisée pour la filtration charbon actif / déchloration. Elle reprend la cuve de 3 150 L, mais avec une batterie pneumatique FVN110 et un raccordement 4", permettant un débit unitaire maximal de 30 m³/h.

Applications principales

• Déferrisation de l’eau
• Élimination du manganèse
• Adoucissement / décalcification
• Filtration sur charbon actif
• Déchloration avant osmose inverse
• Prétraitement d’eau industrielle

Informations importantes

• Les filtres fonctionnent en parallèle selon la configuration de l’installation.
• Les médias filtrants ne sont pas inclus dans le filtre seul.
• Le compresseur n’est pas inclus, sauf indication contraire dans le devis.
• Les caractéristiques peuvent varier selon la configuration finale du projet.
